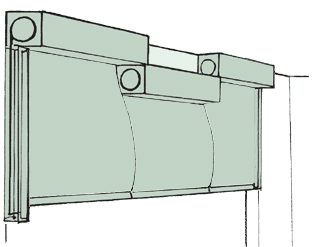

Описание системы

• Запатентованное полотно "Aperitex 400"

• Заранее изготовленные отдельные модули  соединяются при монтаже на требуюмую длину барьера
• Глубина опускания до 4 м

• предназначен для временного класса и температурной нагрузки DL = 300°C

• Стандартный привод "Gravigen", что означает: опускание без внешней энерии, огнестойкие кабели не нужны.

• Отсекающая шина проходная через все модули
• Как вариант с боковыми направляющими





Польза клиентов

• Противоречие, необходимо и горячие газы с температурой от 300°C до 400°C надежно отводить и в тоже время препятствовать  воздействию высоких температур на строительные конструкции.

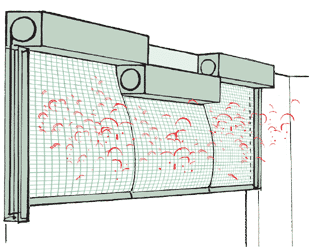

• Полотно "Aperitex" становится проницаемым при температуре от 350°C, а при температуре более 530°C проницаемость достигает более 80% (остаток это основа полотна)

• Основа полотна противостоит температуре более 600°C в течении 2 часов, что позволяет системе быть в рабочем состоянии и при этих тепловых нагрузках.
• Конструктивное исполнение ( Корпус, направляющие и отсекающие шины ) аналогично системе Moducoil.

• Классификация в соответствии ISO 21027-1 соответствует классу DL 120, т.е. 300°C более 120 мин.
• Полотно прозрачно, можно через него видеть

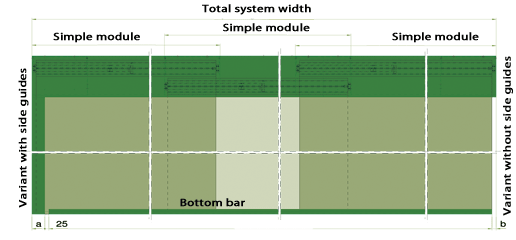

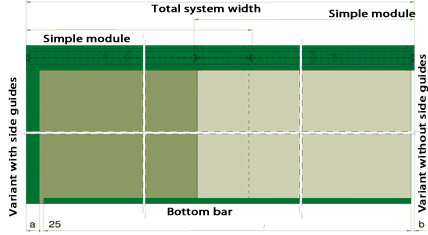

a = направляющая шина
b = размер зазора без направляющей шины

Единичный модуль до 6м

Глубина опускания	t1 (mm)	h1 (mm)	t2 (mm)	h1 (mm)
≤4,5 m	250	150	150	150
>4,5 m - ≤8,5 m	320	180	180	180

Стена	Проем	Ниша



Проницаемость



Изображение дымопроницаемости полотна в зависимости от температуры





Система управления дымовыми барьерами и дымовыми шторами



Блок управления для единичных дымовых барьеров / дымовыми шторами

• срабатывание от внешнего сигнала без времени задержки при выпаде сети
• срабатывание от внешнего сигнала с временем задержки до 10 мин. при выпаде сети
• срабатывание от внешнего сигнала с временем задержки более 10 мин. при выпаде сети


• срабатывание от собственных пож. извещателей без времени задержки при выпаде сети
• срабатывание от собственных пож. извещателей с временем задержки до 10 мин. при выпаде сети
• срабатывание от собственных пож. извещателей с временем задержки более 10 мин. при выпаде сети


Блоки управления для нескольких дымовых барьеров / дымовых штор

• срабатывание от внешнего сигнала без времени задержки при выпаде сети
• срабатывание от внешнего сигнала с временем задержки до 10 мин. при выпаде сети
• срабатывание от внешнего сигнала с временем задержки более 10 мин. при выпаде сети


• срабатывание от собственных пож. извещателей без времени задержки при выпаде сет
• срабатывание от собственных пож. извещателей с временем задержки до 10 мин. при выпаде сети
• срабатывание от собственных пож. извещателей с временем задержки более 10 мин. при выпаде сети
