Ecotube - преграда для пневматической
транспортирующей линии
|
| T 90: | Сертифицированная система, сертификат Германии Z-6.6-1585 |
| EI 90: | испытанная система (в пределах зоны огневой нагрузки) EI1 45-C2-T/EI2 90-C2-T |
| EI 120: | испытанная система (вне пределах зоны огневой нагрузки) EI1 120-C2-T/EI2 120-C2-T |
Проблемы у огнезщитных клапанов пневматических транспортных трубопроводов в процессе транспортировки отходов
| Постоянно находящиеся в потоке элементы клапана могут быть повреждены или загрязнены абразивными включениями транспортируемых отходов так, что в случае пожара не будет достигнуто надежное перекрыти трубопровода. Длинноволокнистые отходы отлагаются на полотне клапана и препятствуют его закрытие. Стандартные клапаны вентиляции недопустимо применять при вытяжке жиросодержащего воздуха
|
|
 |
|
 |
Конструкция / принцип действия
Элемент трубопровода, представляющий собой цилиндрическую вставку, смещается в сторону и тянет за собой прикреплённый к нему шибер, который занимая положение вставки, произодит перекрытие трубопровода.
Преимущества для клиента
- Срабатывание системы осуществляется от сигнала оповещателей о пожарной тревоге
- В рабочем положении трубопровод и цилиндрическая вставка, имея одинаковое поперечное сечение, представляют собой единую трубу. Поэтому при транспортировке грузов не возникает ни трения о выступающие поверхности, ни отложений материала на стенках трубы.
- T90 - в соответствии с DIN 4102-5. Опционально, посредством специальных пневматических устройств, мы предлагаем быстрое перекрытие линии, за считанные доли секунды.
- Преграда пригодна для линий, осуществляющих транспортировку различных видов груза, таких например, как картон и бумажные полосы.
- Работает, как в условиях пониженного так и повышенного давления, высокая надёжность системы благодаря специальным уплотнительным элементам.
Соединение основной трубы с цилиндрической вставкой
|
|
|
|
|
|
Под разряжением для пыли, тип N1
|
|
Под разряжением с режущей кромкой для волокнистых материалов, тип N3
|
|
Под давлением до 30 000 Pa тип N7
|
Способы монтажа
Открытие
|
|
|
|
|
|
вручную
|
|
электро
|
|
пневматически
|
Область применения
Используется в различных отраслях: - транспортировка табака при производстве сигарет
- транспортировка шерсти на ткацких фабриках
- транспортировка использованной бумаги в банках, типографиях
- установки на сахарных заводах
- транспортировка моющих средств, мышьяка на химическом производстве
- упаковочная промышленность
- на фабриках, производящих косметику и средства гигиены

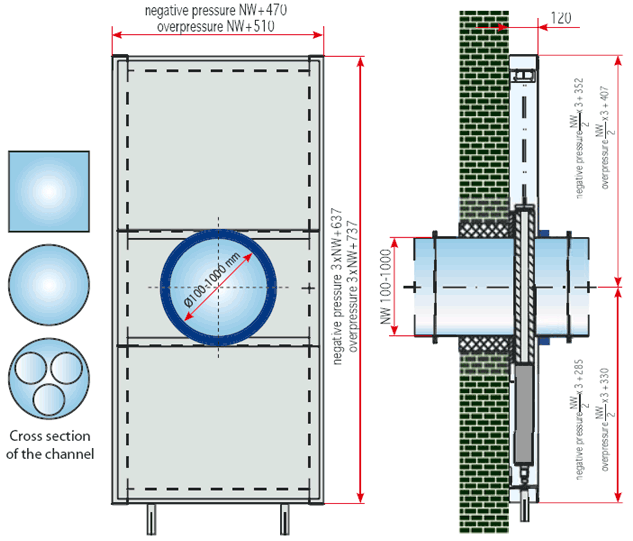

Технические чертежи:
|
|
|
|
|
|
