Огнезащитные секционные ворота в 1997 году стали мировой новинкой, разработанной на фирме Штёбих.

Теперь и с классификацией EI 120
Испытан по нормам DIN EN 1634-1

Этот тип ворот имеет степень защиты EI 30 (T30), EI 90 (T90) и ещё EI 120 с высокой степенью надежности

На Ваши проблемы и вопросы...		мы имеем инновационные ответы!
Проблемы в стене Имеете ли Вы ограниченое пространство на стене?		Незначительное требование места Omnicompact нуждается в минимальном требовании места над проёмом и с краёв проёма.
Проблема помещения. Имеете ли Вы проблемы с местом в помещении? Например, транспортные пути, пути для крана или установки?		Минимальная строительная глубина Благодаря компактному, односторонниму монтажу раскрываются разнообразные варианты вмонтирования. Незначительное требование места штабельным строительным методом. Мы достигаем минимального требования помещения так как только один уровень изоляции. Направляющие шины имеют незначительную строительную глубину, так как все элементы изоляции проходят по общей линии.
Оптическое требование Как высоко Ваше требование к дизайну? Незаметно интегрировано, по цвету оформленно или в исполнении высококачественной стали?		Эстетика продукта Omnicompact предлагает цветное оформление поверхностей или исполнение в высококачественной стали, незаметно интегрированный в отвесных потолках, вмонтирование направляющих шин в нишах.

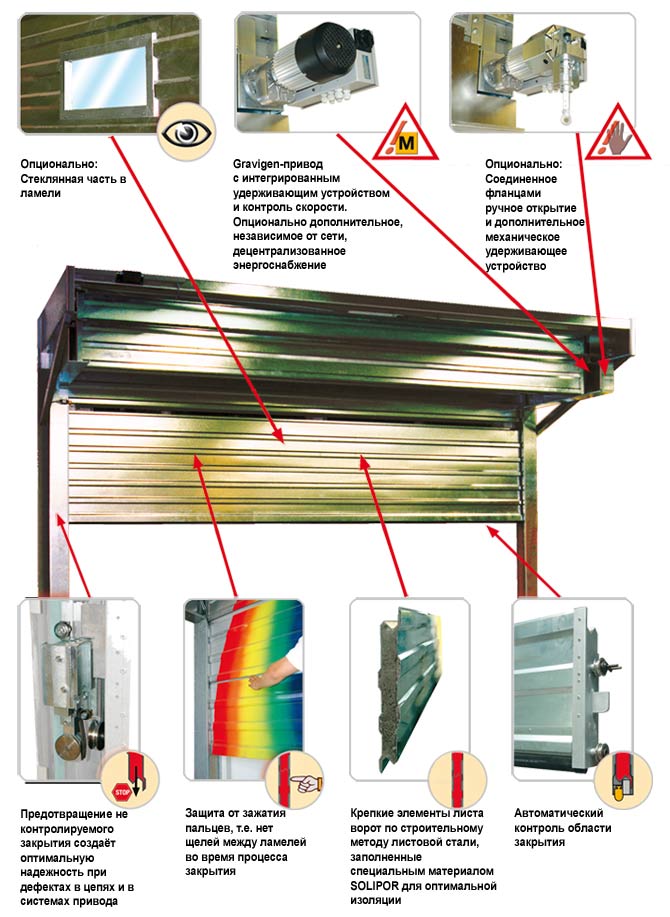

Окружающие условия Состоит ли опасность, что ворота при загрязнениях не закроются? Могут ли транспортные средства повредить ворота или рамы?		Невосприимчивая конструкция Основные компоненты ворот из нержавеющей стали или с покрытием антикоррозийной защиты. Ворота закрывающие в вертикальном направлении, невосприимчевы против загрязнения в зажимной области. Лист ворот и направляющие шины в безопасной зоне. Ламели можно заменить при повреждении.
Конструктивные меры Требуются ли конструктивные меры, как напр. выступающие стенные части, стенные анкеры, дополнительные армирования?		Невзыскательная строительная ситуация Гладкая стена достаточно. Выступающие стенные части / стенные анкеры, не требуются. Огненно-защищенный стальной носитель, достаточно.
Безопасное использование Каковы ваши требования по обеспечению безопасности использования и продолжительной функции? Как осуществляются требования в соответствии с DIN EN 12605 и DIN EN 12634? Например, преграды в области закрытия, отказ системы привода и т. д. Является частое приведение в действие, критерий использования?		DIN EN 12604 и DIN EN 12453 Контроль области закрытия, предотвращение не контролируемого закрытия гарантируют оптимальную безопасность во время процесса закрытия. Частое приведение в действие, с помощью подвески и строительным методом ламелей не проблема.
Потолочные нагрузки Можете ли Вы вводить в потолок дополнительные нагрузки?		Никакой нагрузки потолков Благодаря строительному методу Omnicompact, вводить в потолок не нужно никакие дополнительные нагрузки.

Виды стены

требования к стене в соответствии с сертификатом Z-6.20-1887 (T30) / Z-6.20-1886 (T90)

• кладка согласно DIN 1053-1, мин. класс прочности 12, толщина стены мин. 240 мм
• бетон согласно DIN 1045-1, мин. класс прочности C12/15, толщина стены мин. 140 мм
• пористый бетон, класс прочности 4, толщина стены мин. 240 мм
• железобетон класс прочности 4.4, толщина стены мин. 200 мм

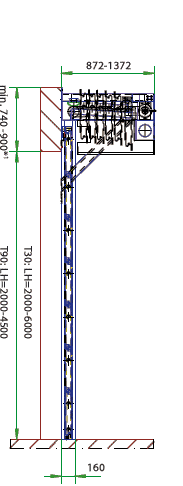

Размеры

	T30	T90
Ширина (мм)	1000-9000	1000-4500
Высота (мм)	2000-6000	2000-4500

Возможны отступления от стандартных размеров



Ламели

• двухстенная конструкция из оцинкованной листовой стали ( по желанию заказчика производится окраска или изготавливается из нержавеющей стали) заполняется минеральной пеной SOLIPOR

Направляющие

• из оцинкованной стали ( по желанию окраска или из нержавеющей стали )

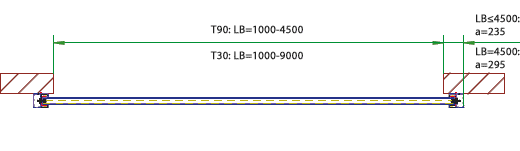

• пересечение преграды со стеной, с каждой стороны составляет 235 мм
• пересечение преграды со стеной, с каждой стороны составляет 295 мм;
  световая ширина проёма ≥ 4500 мм

Система привода

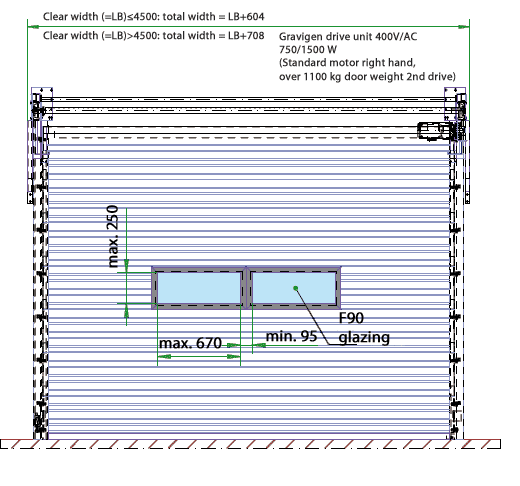

• Электромоторный привод, гравитационный принцип 400V / 750 W / 1500 W с удерживающим механизмом 24 V DC.

Функции

• Закрытие ворот в обычном режиме и в условиях пожарной тревоги производится с равномерной скоростью, без участия электропривода, за счёт собственного веса.
• Открытие системы осуществляется с помощью мотора.
• Ворота, состоящие из сегментов, в открытом состоянии складируются в корпусе системы.

Аварийное открытие в случае отсутствия электропитания

• Открытие с помощью аккумуляторного винтоверта: В-сторона моторного вала.
• Открытие вручную, с помощью приводной рукоятки или децентрального энергоснабжения.

Изготовление спецконструкций по заказу!

в отношении: больших габаритов, размеров консолей
