Третье мировое новшество: Тип Isogate
|
Термоизоляция & противопожарная защита одновременно!
Огнезащитные двери, с дополнительной функцией "термоизоляция", могут быть модифицированы для различных условий.
Применяются как:
- Откатные двери / ворота
- Поворотные двери
- Преграды для конвейерных линий
Технические характеристики
1. Противопожарная защита
|
|

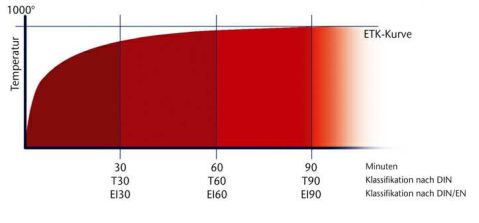

ETK-кривая
В зависимости от продолжительности действия температурной нагрузки, подбирается соответствующий изолирующий материал. Минуты Классификация согласно DIN Классификация согласно DIN / EN 13501-2
|
2. Термоизоляция
|
|
|
|
|
|
Камеры глубокой заморозки
|
|
Холодильные камеры
|
|
Производственные помещения
|

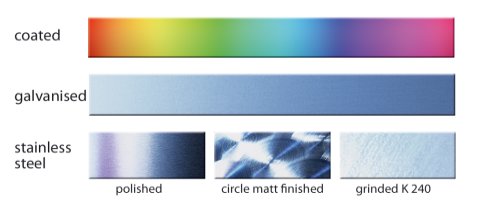

3. Окружающая среда и рекомендуемое покрытие поверхности
4. Функция
Открытие: | ручное или моторное | Доступ: | закрытие / окрытие посредством цилиндрического замка или элекромагнитной карты | Средняя скорость открытия: | до 0,5 м/с для откатных дверей | Безопасность: | СЕ-знаки, предусмотрен запасной выход |

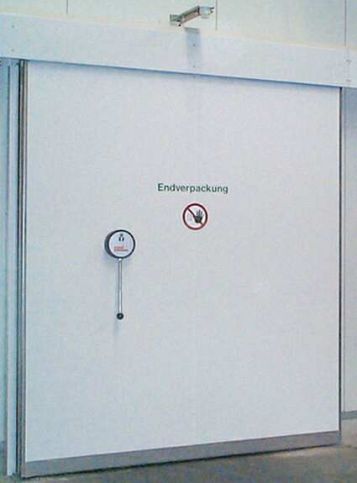

Откатная дверь
Применение: - Испытана согласно DIN / EN
- Обладает повышенными изоляционными свойствами, благодаря использованию современных изолирующих материалов
- Имеет небольшой вес
- Проста в управлении
- Оснащается смотровыми окнами
Конструктивные решения

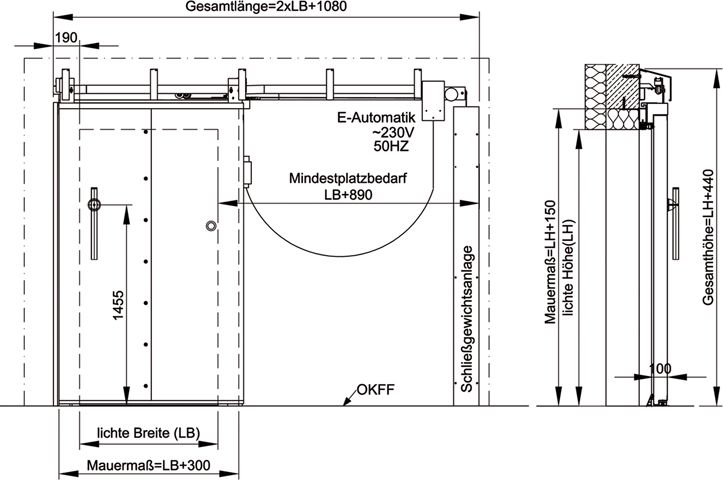

Минимальные и максимальные размеры в мм для откатных дверей
T30/T90 Откатные двери
|
Конструкция: - Подвижная часть из нержавеющей стали с пластиковыми роликами
- Конструкция состоит из элементов
- Шарикоподшипниковые направляющие ролики, расположенные в нижней части двери
- Объёмная изоляция
- Рычаг для открытия
- Поверхность из нержавеющей стали / RAL / оцинкованная
|
|
Опции / Функции - Закрытие / окрытие посредством цилиндрического замка или электромагнитной карты
- Аварийное открытие при несанкционированном закрытии двери
- Электромоторный привод
- Порог
- Саморегулирующаяся, надёжная система обогрева (малый износ, только для камер глубокой заморозки)
|
Варианты монтажа - требования к стене
|
|
|
|
|
|
|
|
с односторонней изоляцией
|
|
с двухсторонней изоляцией
|
|
в панельных стенах
|
|
Пояснения
|
Спецконструкция
на основе проведённых испытаний для EI 30 / EI 90:

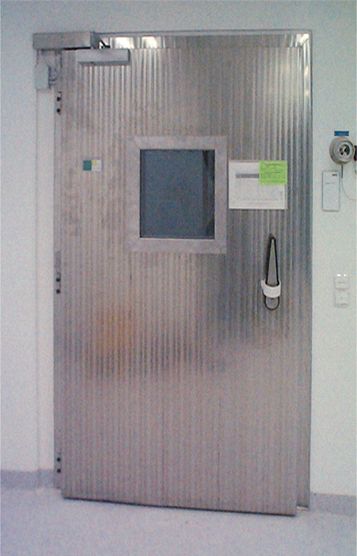

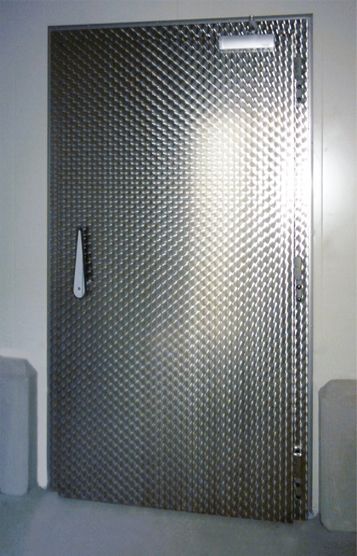

Поворотная дверь
Опции / Функции - Закрытие / окрытие посредством цилиндрического замка или электромагнитной карты
- Аварийное открытие при несанкционированном закрытии двери
- Электромоторный привод
- Порог
- Саморегулирующаяся, надёжная система обогрева (малый износ, только для камер глубокой заморозки)
Конструктивные решения

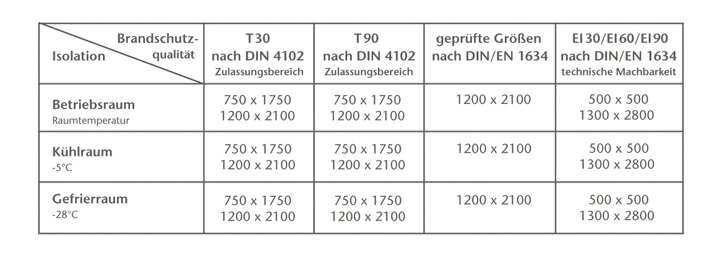

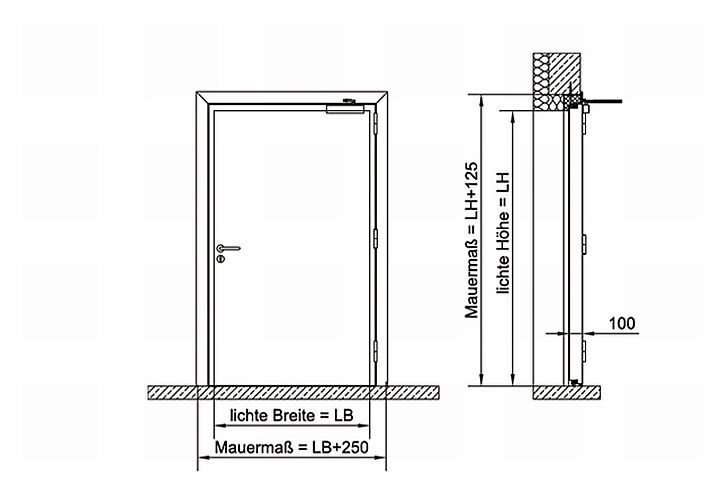

Минимальные и максимальные размеры в мм для поворотных дверей
T30/T90 Поворотные двери
|
Конструкция: - Поверхность из нержавеющей стали / RAL
- Плотное примыкание двери к полу, благодаря винтовым петлям
- Замок с функцией аварийного открытия, при несанкционированном закрытии двери
- Объёмная изоляция
- Доводчик закрытия расположен в верхней части двери
- Саморегулирующаяся, надёжная система обогрева (малый износ, только для камер глубокой заморозки)
|
|
Опции : - Концевой выключатель
- Закрытие / окрытие посредством цилиндрического замка
- Порог
|
Варианты монтажа - требования к стене
|
|
|
|
|
|
|
|
с односторонней изоляцией
|
|
с двухсторонней изоляцией
|
|
в панельных стенах
|
|
стена=световой проём
|
Спецконструкция
на основе проведённых испытаний для EI 30 / EI 90: - двустворчатые поворотные двери
Спецконструкции откатных и подъёмных ворот для конвейерных линий

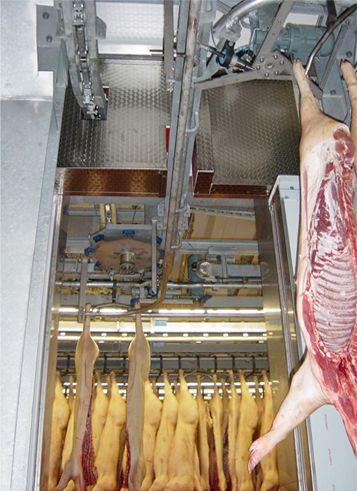

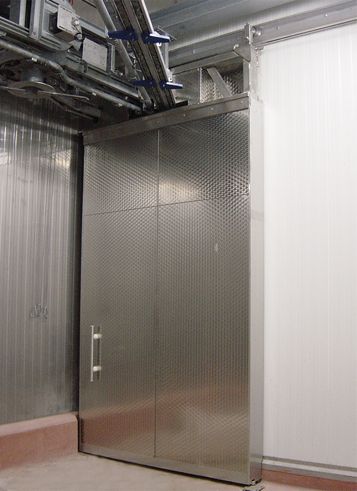

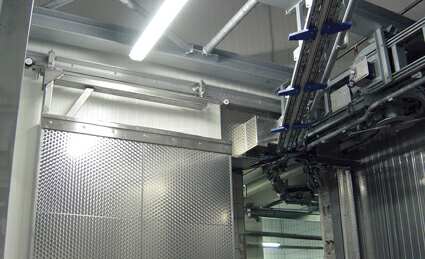

Пример перекрытия проёма для подвесного конвейера в холодильной камере:
Функция
|
Блок управления «Тип RZ 8» с сертификатом Z-6.5-1872 для откатных и поворотных дверей - Устройство энергообеспечения 24V DC 0,9A, корпус IP 65
- Управление и индикация на лицевой панели, оптическая и звуковая сигнализация
- Анализатор сигналов извещателей, дымоизвещатель-выключатель
|
|
|
|
|
|
|
|
Блок управления «Тип RZ 3» с сертификатом Z-6.5-1484 для преград конвейерных линий - Собственный источник постоянного тока 24V DC 1,5A за счёт буферной батареи
- Управление и индикация на лицевой панели
- Анализатор сигналов извещателей
- Оптимальное управление мотором
Закрытие в случае пожарной тревоги - закрывающее устройство с применением противовесов и регулировкой скорости
|
|
|
|
|
|
|
|

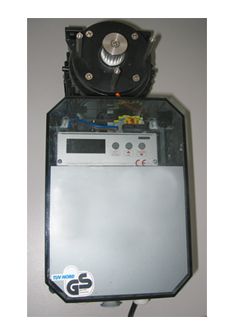

Частотный блок управления TS 02.2 для приводов откатных и подъёмных ворот Конструкция: - Управление осуществляется частотным блоком
- Стандартный мотор трёхфазного тока
- Элементы управления
- Контактная шина безопасности
- Импульсный датчик для определения местонахождения ворот
Опции: - Ползунковый выключатель
- Радар / датчик, реагирующий на движение
- Дистанционное радиоуправление
Преимущества: - Регулировка скорости закрытия ворот
- Точное позиционирование ворот
- Точная обработка сигнала предохранительного устройства в процессе закрытия
- Подключение к сети 230V
- Применение при -30°C
|
|
|
|
|
|
|
Варианты монтажа - требования к стене
|
