Copy-Cap WV - Стандартный вариант

Copy-Cap WV
Стандартный вариант





Исполнение





Все снаружи видимые части с покрытием RAL 9002 или с оцинкованной поверхностью.

Крышка копировального аппарата
  • Вес должен быть уравновешен производителем. Необходимая для закрытия сила может составлять максимум 10 N.
  • не должен быть открыт более чем угол > 60 °.
  • не должен иметь грубые края / углы /формы (> 40 мм) в дальнейшей области соприкосновения двери Copy-Cap, за которые они могут зацепиться.


Технические чертежи

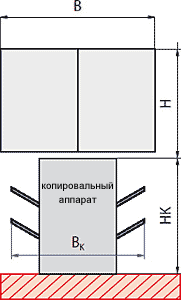

Вид спереди

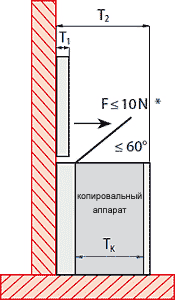

Вид сбоку



Размер Copy-Cap WV (монтаж на стену)


Размер Размеры копировальный аппарат
(в мм)
Размеры "Copy-Cap"
(в мм)
  Ширина
(В K)
Глубина
(Т K)
Высота
(H K) 100 мм шаги
B HT1
T2
Системный вес в кг

1

750
750
700
700
1000/
.... /1600
1300 107012098040

2

1100
1100
800
800
1000/
.... /1600
1645 1170120108050

3

1750
1750
950
950
1000/
.... /1600
2295 1320120123086
