Децентральное резервное энергообеспечение системы "Powerdrive"
Для приводов мощностью 0,18 - 5,0 квт.
Принцип работы
Сертифицированное устройство энеогообеспечения 24 V пост. тока (RZ3 или RZ7-NT24) с зарядным и контрольным устройством для аккумуляторов. Преобразование напряжение из 24V в трехфазное 230/400V осуществляется при потребности от системы управления в устройстве "Powerdrive" Переключение приводов конвейера может производится непосредственно в шкафу управления Powerdrive или в блоке перключения резервного энергообеспечения (ESU) перед приводом конвейера.
Систма "Powerdrive" обеспечивает эл. энергией все типовые эл. моторы с или без тормоза. Обмен сигналами с блоком управления конвейером осуществляется в шкафу управления "Powerdrive" В случае пожара должна быть гарантирована функция переключения питания конвейера
Расчет приводной мощности
Приводная мощность = сумме мощности отдельных приводов одной конвейерной линии
В случае прохождения нескольких конвейерных линий через перекрываемое пространство, то очистка проводится последовательно от одной к другой.
Технические характеристики

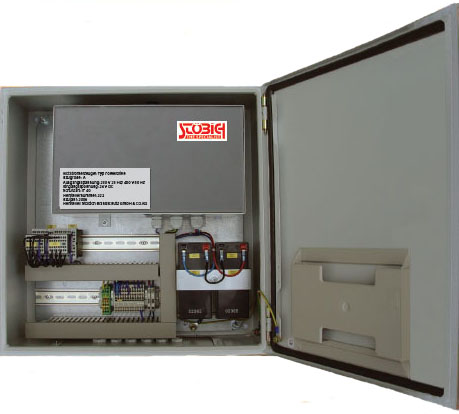

| Шкаф управления: |
тип Rittal, (стенной AE 1050.500, для мощности 0,75 квт.) |
| Цвет: |
RAL 7035 |
| Степень защиты: |
IP 65 |
| Мощность: |
0,18 – 5,0 квт. |
1. преимущество – повышенная безопасность
- за счет того, что все привода конвейера одновременно работают, ускоряется процесс очистки площади перекрытия
- нет влияния огневой нагрузки на кабельную сеть от центрального шкафа к приводу конвейера
- отказ одного устройства имеет только частичное влияние, в противоположность центральной системе
- незначительная огневая нагрузка за счет небольной кабельной пркладки
- активный контроль батарей, т.е. надежное энергообеспечение
- нет дополнительного потребления эл. энергии для выработки резервного питания при нормальном режиме работы, тем самым нет повышения температуры в шкафу управления
2. преимущество - экономическое
- незначительно малое место занимаемое шкафом управления прим. 10% от потребности центрального устройства аварийного энергообеспечения
- минимальная кабельная прокладка
- стандартные решения
- powerdrive – Единица устройства для одного или нескольких приводов
- макс. 4 аккумулятора для мощности в 5,0 квт.
3. преимущество - подходит для всех типовых приводов конвейеров
- Movimot, Moviswitch
- Сименс - стартер моторов
- управляемые частототой приводы
- моторы с и без тормоза включая ползунковые

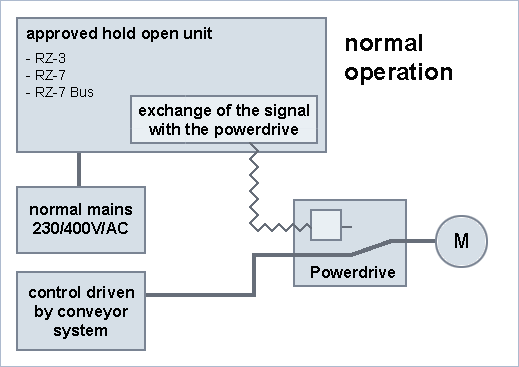

Структура переключения
