Седьмое мировое новшество:
Fibershield-P Водяная пленка
|
Перекрытие пространства с ограничением величены теплового потока
Степень защиты
|
Теплоизоляцыя при пожаре
с водиной оболочкой |
|
| Классификация | EI 90
EI180 | | Полотно | Protex 1100-B1
Protex 1100-A2 |
| Протоколы
испытаний | UU IV/00-39-1
UB III/B-02-008-1
08/32309876
2011-Efectis-R0495 |
| Орошение водой |
|
Описание системы Fibershield-P
- Степень защиты Е90, 10 000 циклов срабатывания
- Диапазон применения 1000 мм х 2000мм - 10.000 мм х 7.600 мм
- в едином целом до 30м шириной и большой глубиной опускания (см. таблицу)
- многовариантность в исполнении конструкции и дизайне
- в стандартном исполнение с системой привода "Gravigen", т.е. опускание без
внешней энергий, огнестойкие кабели ненужныm
- С большим циклом работы моторов . 10 000 циклов
- необходим один привод, что уменьшает издержки мотажа
- в стандартном исполнение подпружиненная отсекающея шина (при стандартном
корпусе) и большой ширеной
- Опционально с подпружиненной отсекающей шиной при большой ширине системы
(Стандартный корпус
- боковое направление полотна через штанги для противостояния высокого
давления, достижения высокой герметичности и без шумнойо работы
- под воздействием температуры отсекающии шины не деформируются
- Большие огнезащитные системы с классом надежности С1 по DIN EN 13501-2

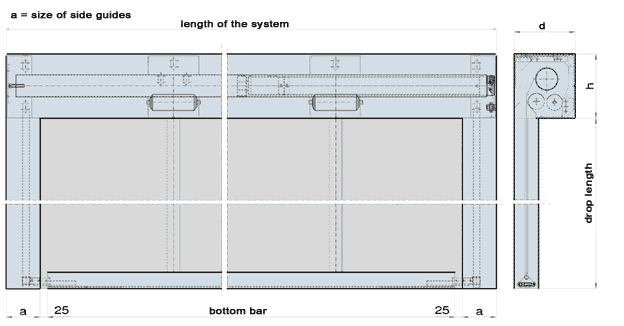

жёсткое позиционирование
|
 |
| Полотно |
Длина системы |
Глубина опускания |
ш
(mm) |
в
(mm) |
Protex 1100
|
< 5 m |
≤ 3,5m |
190 |
200 |
| Protex 1100 |
< 5 m |
> 3,5 m - ≤ 6 m |
190 | 250 |
Protex 1100
|
< 5 m |
> 6 m - ≤ 9 m | 235 | 290 |
При глубине опускания от 9-12м размер корпуса зависит от диаметра намотки полотна

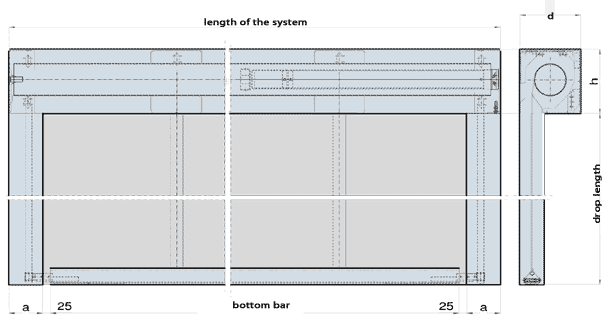

плавающие позиционирование
|
|
| Полотно |
Длина системы |
Глубина опускания |
ш
(mm) |
в
(mm) |
Protex 1100.1 A2
|
>4 m ≤ 22 m |
≤3,5 m |
190 |
200 |
Protex 1100.1 A2
|
>4 m ≤ 22 m |
> 3,5 m - ≤ 6 m |
190 | 250 |
Protex 1100.1 A2
|
>4 m ≤ 20 m |
> 6 m - ≤ 9 m | 235 | 290 |
В Германии экспертами ограничен размер до 12 х 5 м
Выбор корпусов
|
|
|
|
|
|
|
|
Стандартно
жёсткое позиционирование
|
|
Стандартно
плавающие позиционирование
|
|
Выбор специальных конструкций
|
|
|
Отсекающея шина
Стандарт при незначительной ширине
|
|
|
|
|
|
Тип 4.6
|
|
Тяжолый, Тип 9.6
|
|
Узкий, Тип 5,61
|
Стандарт при большой ширине
|
|
|
|
|
|
Тип 3,84 F подпружиненная отсекающея шина без защиты
|
|
Тип 3,84 FK подпружиненная, опционально с защитой
|
|
подпружиненная отсекающея шина без защиты
|
Выбор направляющих шин
Разворачивание полотна на
штангах направляющих для
высокой герметизации и
повышенного давления
на полотно
|  | | Тип | AГлубина опускания | площадь | | 80 E | ≤ 3,5 m | ≤ 18 m2 | 105 E
| ≤ 6 m | ≤ 50 m2 | 105 E
| ≤ 6 m | ≤ 70 m2 | 160 E
| ≤ 9 m | ≤ 120 m2 |
|
|
|
|
|
|
|
|
Тип 105 E
Монтаж на стену
|
|
Тип 105 E
Монтаж в проем
|
|
Тип 105 E
Монтаж в нишу
|
|
Тип 105 V
Монтаж на стену
|
|
|
|
|
|
|
|
Тип 105 V
Монтаж в проем
|
|
Тип 105 V
Монтаж в нишу
|
|
Тип 80 E
Монтаж на стену
|
|
Тип 80 E
Монтаж в проем
|
|
|
|
|
|
|
|
Тип 80 E
Монтаж в нишу
|
|
Тип 80 E
Монтаж на стену
|
|
Тип 140 E
Монтаж в проем
|
|
Тип 140 E
Монтаж в нишу
|
Варианты монтажа
|
|
|
|
|
|
|
|
Монтаж корпуса на стену, размотка спереди
|
|
Монтаж корпуса на стену, размотка сзади
|
|
Монтаж корпуса на стену, подвесной потолок с односторонним примыканием к кромке корпуса, размотка спереди
|
|
Монтаж корпуса на стену, подвесной потолок с односторонним примыканием к кромке корпуса, размотка сзади
|
|
|
|
|
|
|
|
|
Монтаж корпуса к потолку
|
|
Монтаж корпуса к потолку, подвесной потолок с двусторонним примыканием к кромке корпуса
|
|
Монтаж корпуса на подвесках к потолку
|
|
Монтаж корпуса на подвесках к потолку, подвесной потолок с двусторонним примыканием к кромке корпуса
|
Управляющие системы для огнезащитных преград
Блоки управление отдельными огнезащитными преградами:Блоки управление несколькими огнезащитными преградами:
|
|
|
|
|
|
