Теплоизоляцыя при пожаре с защитой спринклерами
Классификация	El 120
Полотно	Protex 1100 special coating
Протоколы испытаний	UB III/08-016



Протоколы испытаний

• большие потолочные проёмы шириной до 20 м и большой глубиной опускания (см. таблицу)
• многовариантность в исполнении конструкции и дизайне
• надёжное перемыкание проёма дуплекс-системой, опционально при помощи блока управления с гарантированным энергообеспечением

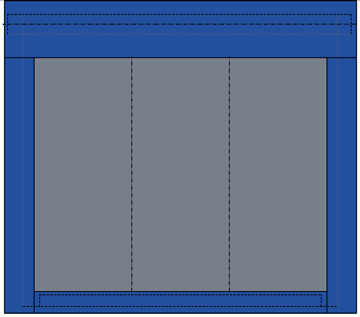

• Натяжной тросик с диаметром 6 мм  с шагом 1,5м  служит для потдержки полотна при больших размерах шторы и воздействии на него давления при пожаре
• незначительная потребность в месте под монтаж

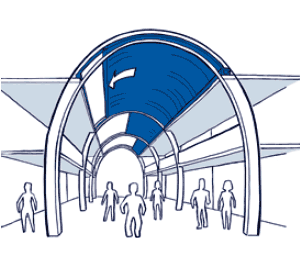

• Многовариантность монтажа (под потолком, в проем)

• При ветровых нагрузках закрытие системы может ухудшаться, каждый случай необходимо
  согласовать

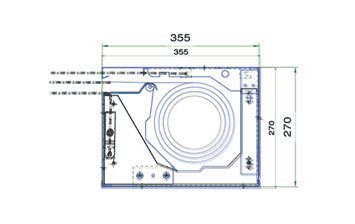

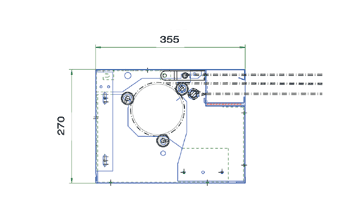

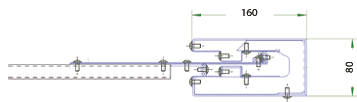

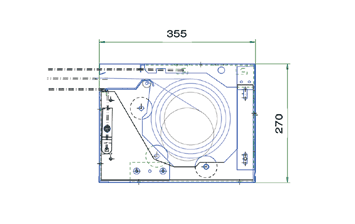

Таблица размеров (стандартное исполнение)

Исполнение системы	LB	LH	a (mm)	b (mm)	t (mm)	h (mm)	f (mm)
Газовые пружины	< 1,4 m	≤ 1,5 m	120	109	190	200	190
Газовые пружины	< 1,4 m	≤ 4,5 m	150	109	235	290	235
Газовые пружины	< 4,5 m	≤ 2,9 m	120	109	190	250	190
Газовые пружины	< 4,5 m	≥ 2,9 m - < 5 m	150	109	235	290	190
Газовые пружины	≥ 4,5 m	< 2,9 m	120	225	190	250	190
Газовые пружины	≥ 4,5 m - < 30 m	≥ 2,9 m - < 5 m	150	225	235	320	235
Дуплекс	< 20 m	≥ 2,9 m - < 8,5 m	160	355	274	355	80

 В Германии экспертами ограничен размер  до 4,5 х 4,5 м.



Блоки управление отдельными огнезащитными преградами:
