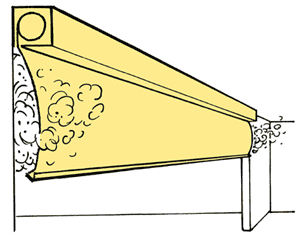

Дымозащитная штора для высоких требований и больших размеров без
напровляющих шин, Kласс DH (ETK-кривая)
|
CE - Nr. 0761 - CPD 0060 Характеристика при пожаре всей дымозащитной шторы соответственно допущению Z - 56.412 - 935 - Из одной части до 50м шириной и 9,5м глубиной опускания
- Для высоких классов времени при нагрузках температуры DH (ETK-кривая)
- без отверстий в области корпуса, необходим только 1 мотор, вследствие этого меньше усилий при монтаже
- при использовании направляющих шин 0% дымо-проницаемости по всей дымозащитной шторе
- высокая вариабельность в исполнении конструкции и дизайне
- в стандартном исполнение с системой привода "Gravigen", т.е. опускание без внешней энергии, огнестойкие кабели ненужны
- большое каличество циклов моторов 10.000 циклов
- Вес системы 20-30кг на пог.м (ширина системы)
- Применима и для дымозащитной шторы с опусканием до пола
- Комбинация Stripecoil с Суперкойлтехнологией для прохождения людей
в ограниченном пространстве
С дверью аварийного выхода
 |
|
 |
Опционально со встроенной дверью лазейкой
при опускании шторы до пола |
|
Комбинация Supercoil/Stripecoi
|
Размеры
a = направляющая шина
b = размер зазора без направляющей шины
| полотно |
Длина системы |
Глубина опускания |
t
(mm) |
h
(mm) |
| Protex 600 / 1000 |
< 50 m |
≤ 3,5 m |
190 |
200 |
| Protex 600 / 1000 |
< 50 m |
> 3,5 m - ≤ 6 m |
190 |
250 |
| Protex 600 / 1000 |
< 50 m |
> 6 m - ≤ 9 m |
235 |
290 |
*Длина системы выбирается исходя из условия при котором площадь перекрытия не
превышает 475 м2
Выбор корпусов
|
|
|
|
|
|
|
|
Стандартно жёсткое позиционирование
|
|
Стандартно плавающие позиционирование
|
|
Выбор специальных корпусов
|
|
Выбор специальных корпусов
|
Отсекающие шины
Стандарт при малой ширине
|
|
|
|
|
|
Стандартная отсекающея шина
Тип 4,6
|
|
Тяжёлая отсекающея шина
Тип 9,6
|
|
подпружиненная отсекающея шина
Тип 5,61
|
Стандарт при большой ширине
|
|
|
|
|
|
Тип 3,84 F
Подпружининная отсекающая шина
без защитной контактной планки
|
|
Тип 3,84 FK
Подпружиненно, опционально с
защитной контактной планкой
|
|
Подпружининная отсекающая шина без
защитной контактной планки, под потолком
|
Системная классификация CE
Защищенный патентом трубчатый мотор с технологией Gravitiy Fail
Protex 600/1100
|
|
Обозначение
EN 12101-1 | Stöbich
Система Supercoil | | Дымозащитная штора | тип ASB 1 / ASB 3
Опускание без электр. энергии | | Класс температуры | DH 120
(1100 °C / 120 мин.) | Скорость опускания
(в зависимости от привода) | от 0,15м/сек. до 0,30м /сек. например глубина опускания 9м = 60сек. | | Щель корпус (a-ф) | 0 мм | | Щель канты (г) Laibung | г = 15мм + 30мм при жёстком позиционирование
г = 30мм + 30мм при плавающие позиционирование | | Щель соединение (в) | 0 мм | Макс. проницаемость
полотна дымозащитной шторы
(max. 25m³/м²/час) | < 1м3/м2/час | | Проверен при температуре | при RT и 200 °C | Свободная площадь корпуса | = длина корпуса x щель корпуса = Дx0=0 мм² | Свободная площадь канты | = D x щель канты | Свободная площадь соединения | = D x щель соединения x количество соединений | Свидетельство соответствия EG | 0761 - CPD - 0060 | Общестроительный допуск на
огнестойкость полотна / всей конструкции шторы | Z - 56. 429 - 916 / Z - PA - 56.412 - 935 |
D=глубина опускания дымозащитной шторы
|
|
Соединение
Корпус
Края
|
|
