CE - Nr. 0761 - CPD - 0076
Характеристика при пожаре всей дымозащитной шторы соответственно допущению Z - 56.412 - 936

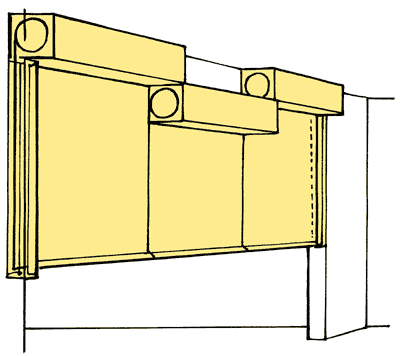

• отдельные сборные модули собираются в одну целую дымозащитную штору любой длины
• стандартная глубина опускания до 8,65м
• для высоких классов времени и температурных нагрузок D = 600 °C
• в стандартном исполнение с системой привода "Gravigen", т.е. опускание без внешней энергии, огнестойкие кабели ненужны
• системы управления, предназначенные для большого количества циклов до 10.000 циклов с допущенным устройством блокировки
• модульный монтаж корпуса друг над другом или друг около друга
• соединённая отсекающея шина через все модули
• комбинирумая с подпружиненной отсекающей шиной
• Применима и для дымозащитной шторы с опусканием до пола

• При использование штор с боковыми направляющими при больших ветровых нагрузках, рекомендуем предварительно проконсултироваться с нашими специалистами


Единичный модуль

Ширина системы	Глубина опускания	Корпус (mm)
≤ 5 m	≤ 4,5 m	150 x 150
≤ 5 m	> 4,5 m - ≤7 m	185 x 185
> 5 m - ≤ 7 m	≤ 4,5 m	185 x 185

Максимальная ширина корпуса 7 м (макс. глубина опускания 4,5м)

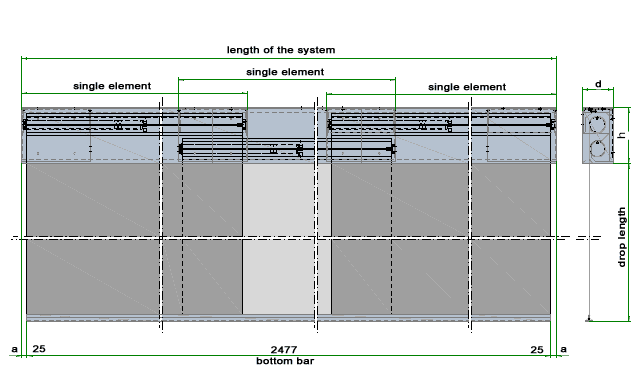

Несколько модулей – рядом друг с другом горизонтально

Ширина системы	Глубина опускания	Корпус (mm)
> 7 m	≤ 4,5 m	250 x 150
> 7 m	> 4,5 m - ≤7 m	320 x 185



Несколько модулей - друг над другом вертикально

Ширина системы	Глубина опускания	Корпус (mm)
> 7 m	≤ 4,5 m	160 x 280
> 7 m	> 4,5 m - ≤7 m	195 x 350

стену	проем	нишу

Управляющие системы для дымозащитных штор

Блоки управление отдельными дымозащитными шторами:

• Срабатывание от внешнего сигнала без удержания в открытом состоянии при сбое в питающей сети

• Срабатывание от внешнего сигнала с удержанием до 10мин. в открытом состоянии при сбое в питающей сети
• Срабатывание от внешнего сигнала с удержанием более 10мин. в открытом состоянии при сбое в питающей сети
• Срабатывание от собственных пожароизвещателей без удержания в открытом состоянии при сбое в питающей сети
• Срабатывание от собственных пожароизвещателей с удержанием до 10ми. в открытом состоянии при сбое в питающей сети
• Срабатывание от собственных пожароизвещателей с удержанием более 10ми. в открытом состоянии при сбое в питающей сети

Блоки управление несколькими дымозащитными шторами:

• Срабатывание от внешнего сигнала без удержания в открытом состоянии при сбое в питающей сети
• Срабатывание от внешнего сигнала с удержанием до 10мин. в открытом состоянии при сбое в питающей сети
• Срабатывание от внешнего сигнала с удержанием более 10мин. в открытом состоянии при сбое в питающей сети
• Срабатывание от собственных пожароизвещателей без удержания в открытом состоянии при сбое в питающей сети
• Срабатывание от собственных пожароизвещателей с удержанием до 10ми. в открытом состоянии при сбое в питающей сети
• Срабатывание от собственных пожароизвещателей с удержанием более 10ми. в открытом состоянии при сбое в питающей сети
